Netty学习总结

2017-11-06 10:57:30

在向channelpipeline中添加ChannelHandler时，添加顺序和执行顺序有什么关系呢？在一开始学习Netty的时候，对这个没有概念，随意加了几个ChannelHandler之后，Server端却无法接收到数据，所以这部分还是要好好理清楚才好。

基本概念

Netty是一个非阻塞的网络通信框架，非阻塞是因为使用了java的NIO来实现网络IO，通信方面使用Socket来维护一个长连接。Netty是异步的，体现在server端通过ChannelFuture获得响应，每个ChannelFuture注册一个ChannelFutureListener，当处理完成后自动回调。 Netty基于事件驱动，事件到来后经过ChannelPipeline中的ChannelHandler处理，

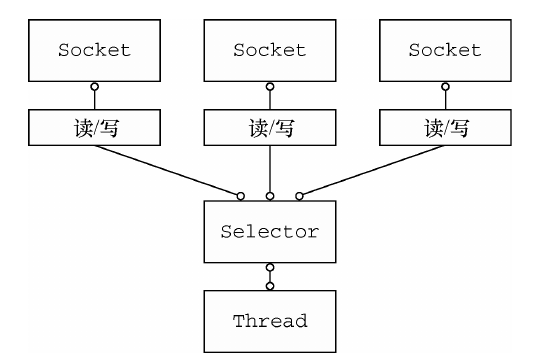

在Server端，通过Selector来负责网络连接的建立，和网络请求的接收；当接收到数据后，分配给一个新线程去处理请求。

异步

事件驱动

ChannelHandler相关

ChannelPipeline

每次新建Channel的时候，需要新建一个ChannelPipeline，并将这个ChannelPipeline和这个新的Channel做绑定，ChannelPipeline是一系列ChannelHandler的组合，进入Channel和出Channel的过程中，对数据的处理就是通过ChannelHandler实例来完成的。

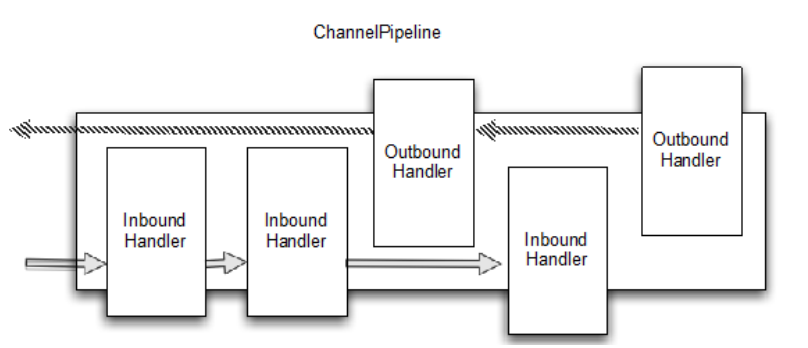

netty提供了方法来添加、修改、删除pipeline中的ChannelHandler，包括addFirst(),addBefore(),addAfter(),addLast(),remove(),replace().从这些方法中也可以看出来，在添加ChannelHandler时，是存在先后顺序的，对于一个inbound data，首先会从ChannelPipeline的首个ChannelInboundHandler开始处理，直到最后一个ChannelInboundHandler；而outbound data则从最后一个ChannelOutBoundHandler开始处理，直到最后一个ChannelOutBoundHandler。对应的，对于outbound data，在处理时，会自动跳过ChannelInboundHandler。

每次在ChannelPipeline中添加一个ChannelHandler时，一个ChannelHandlerContext也会和这个ChannelHandler绑定，用来在两个ChannelHandler之间传递数据。但如果使用UDP协议的话，将数据绑定到ChannelHandlerContext会不安全。也可以把数据绑定到channel上，这样信息会从尾部传到头部；而绑定到context上，信息只从下一个Handler获得。

ChannelHandler

ChannelHandler用来处理channel发送和接收的数据

Client端和Server端之间发送和接收的数据分为两类：outbound data和inbound data，其中outbound是数据从本地到远程，而inbound则是从远程到本地；对应的，ChannelOutBoundHandler处理outbound数据，而ChannelInBoundHandler处理inbound数据。

对outbound I/Oevents，从channelPipeline尾端到头部开始处理 对inbound I/Oevents，从channelpipeline头部到尾部处理

ChannelHandlerContext

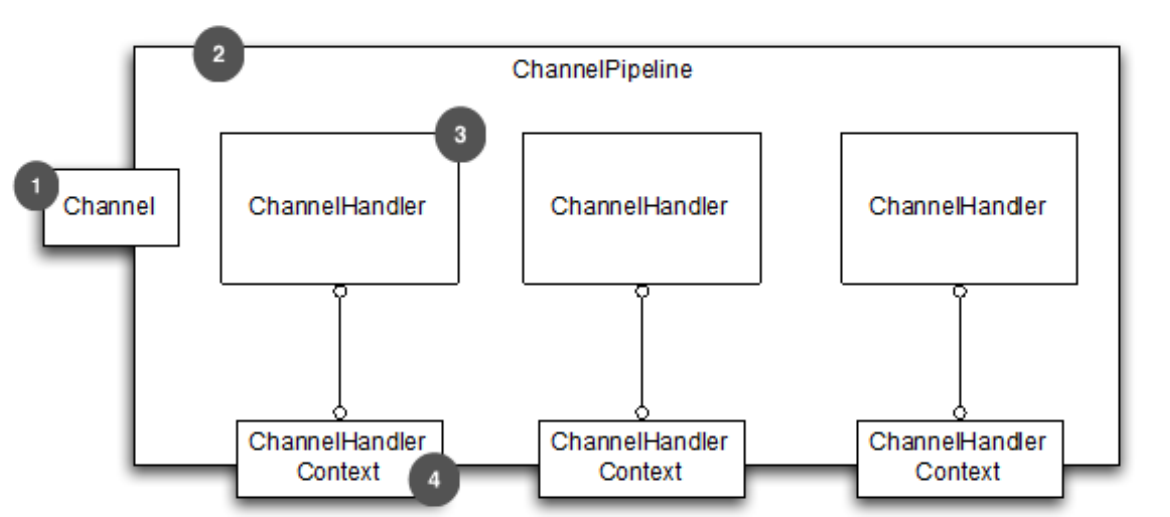

当一个ChannelHandler添加到ChannelPipeline时，一个新的ChannelHandlerContext也会被创建和应用，它用来处理ChannelHandler和下一个ChannelHandler之间的交互。

当一个event从Channel中发出后，先通过第一个ChannelHandler处理，然后通过ChannelHandlerContext传递给下一个ChannelHandler。如果希望一个event从特定的ChannelHandler开始处理，也可以通过ChannelHandlerContext来达到目的。

ChannelHandlerContext ctx=..;
ctx.write(Unpooled.copiedBuffer("msg",CharsetUtil.UTF-8));

ChannelHandler包括InboundHandler和OutboundHandler，其中InboundHandler处理接收到的数据，以及各种状态变化，包括（Register，Activate，Unactivate，Unregister）；而OutboundHandler处理要发送的数据，并且支持各种拦截操作

EventLoop

当一个channel注册后，会从EventLoopGroup中获取一个EventLoop，用来处理所有的I/O事件，可以把这个EventLoop视为一个线程，对于一个channel中的所有event，都会由这一个EventLoop来处理

Bootstrap

Bootstrap用来配置Netty应用，有两个Bootstrap类，一个用来配置clients（Bootstrap），一个用来配置servers（ServerBootStrap）,其中ServerBootstrap会和本地端口绑定，而Bootstrap用来和远程host、ip建立连接。ServerBootstrap使用两个EventLoopGroup，一个标示server自己的和本地端口绑定的socket，用来接收连接；另一个包含所有server接收到的channel连接，即处理请求。而BootStrap只有一个EventLoopGroup

问题分析

在我的 job-schedule的项目代码中，在swa.job.register.Client类中我添加了两个ChannelInBoundHandler，两个ChannelOutBoundHandler，一个ChannelDuplexHandler子类，代码如下：

    public void start() throws InterruptedException {
        EventLoopGroup group = new NioEventLoopGroup();
        try {
            Bootstrap b = new Bootstrap();
            b.group(group)
                    .channel(NioSocketChannel.class)
                    .handler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        public void initChannel(SocketChannel ch) throws Exception {
                            ch.pipeline().addLast(new DataEncoder());//out
                            ch.pipeline().addLast(new JobInfoSenderTest(jobInfo));//out//
                            ch.pipeline().addLast(new DataDecoder());//in
                            ch.pipeline().addLast(new JobInfoSender(jobInfo));//in
                            ch.pipeline().addLast(new LoggingHandler());
                        }
                    });
            Channel channel = b.connect(host, port).sync().channel();
            channel.closeFuture().sync();
        } finally {
            group.shutdownGracefully();
        }
    }


public class DataEncoder extends MessageToByteEncoder<String> {
    private static final Logger logger = LoggerFactory.getLogger(DataEncoder.class);

    @Override
    protected void encode(ChannelHandlerContext channelHandlerContext, String s, ByteBuf byteBuf) throws Exception {
        s+="DataEncoder.encode&";
        byteBuf.writeBytes(s.getBytes());
        logger.info("encode-end:{},{}", s, byteBuf);
    }

}

public class JobInfoSender extends ChannelInboundHandlerAdapter {
    private static final Logger logger = LoggerFactory.getLogger(JobInfoSender.class);
    private final String jobInfo;

    public JobInfoSender(String jobInfo) {
        this.jobInfo = jobInfo;
    }

    @Override
    public void channelActive(ChannelHandlerContext ctx) {
        String temp = jobInfo;
        temp += "JobInfoSender.channelActive&";
        logger.debug("channelActive：{}", temp);
        ctx.writeAndFlush(temp);
    }

    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) {
        logger.debug("read:{}", msg);
        msg += "JobInfoSender.channelRead&";
        logger.debug("channelRead:{}", msg);
        ctx.write(msg);
    }

    @Override
    public void channelReadComplete(ChannelHandlerContext ctx) {
        logger.debug("channelReadComplete");
        ctx.flush();
    }

    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) {
        cause.printStackTrace();
        ctx.close();
    }
}

public class JobInfoSenderTest extends ChannelOutboundHandlerAdapter {
    private static final Logger logger = LoggerFactory.getLogger(JobInfoSenderTest.class);

    @Override
    public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
        msg += "JobInfoSenderTest.write&";
        logger.debug("write:{}", msg);
        ctx.write(msg, promise);
    }

    @Override
    public void connect(ChannelHandlerContext ctx, SocketAddress remoteAddress,
                        SocketAddress localAddress, ChannelPromise promise) throws Exception {
        logger.debug("connect:{},{}", remoteAddress, localAddress);
        ctx.connect(remoteAddress, localAddress, promise);
    }

    @Override
    public void flush(ChannelHandlerContext ctx) throws Exception {
        ctx.flush();
    }


}

public class DataDecoder extends ByteToMessageDecoder {
    private static final Logger logger = LoggerFactory.getLogger(DataDecoder.class);

    @Override
    protected void decode(ChannelHandlerContext channelHandlerContext, ByteBuf byteBuf, List<Object> list) throws Exception {
        logger.info("decode:{},{}", byteBuf.toString(), list);
        byteBuf.markReaderIndex();
        byte[] decoded = new byte[byteBuf.readableBytes()];
        byteBuf.readBytes(decoded);
        list.add(new String(decoded));
    }
}

那么我的疑问是：Client端在向Server发送消息的时候，应该是属于outbound data，那么为什么需要添加JobInfoSender这么一个ChannelInBoundHandlerAdaptor子类呢？于是我添加了JobInfoSenderTest类做测试，当建立连接时向Context写入数据，但

接下来就是我的疑问： channelOutBoundHandler：当IO-outbound-operations时，通知channelOutBoundHandler channelInBoundHandler：为状态变更添加回调方法，也就是在状态发生变更的时候调用

在以上ChannelHandler中添加日志后，查看日志结果，以下是删减后的日志：

16:21:17.735 [nioEventLoopGroup-2-1] DEBUG io.netty.handler.logging.LoggingHandler - [id: 0xb0c469a8] REGISTERED
16:21:17.736 [nioEventLoopGroup-2-1] DEBUG io.netty.handler.logging.LoggingHandler - [id: 0xb0c469a8] CONNECT: /127.0.0.1:8087
16:21:17.736 [nioEventLoopGroup-2-1] DEBUG swa.job.register.JobInfoSenderTest - connect:/127.0.0.1:8087,null
16:21:17.739 [nioEventLoopGroup-2-1] DEBUG swa.job.register.JobInfoSender - channelActive：{"jobId":12}JobInfoSender.channelActive&
16:21:17.740 [nioEventLoopGroup-2-1] DEBUG swa.job.register.JobInfoSenderTest - write:{"jobId":12}JobInfoSender.channelActive&JobInfoSenderTest.write&
16:21:17.779 [nioEventLoopGroup-2-1] INFO swa.job.DataEncoder - encode-end:{"jobId":12}JobInfoSender.channelActive&JobInfoSenderTest.write&DataEncoder.encode&,PooledUnsafeDirectByteBuf(ridx: 0, widx: 83, cap: 256)

16:21:17.793 [nioEventLoopGroup-2-1] INFO swa.job.DataDecoder - decode:PooledUnsafeDirectByteBuf(ridx: 0, widx: 7, cap: 1024),[]
16:21:17.793 [nioEventLoopGroup-2-1] DEBUG swa.job.register.JobInfoSender - read:success
16:21:17.793 [nioEventLoopGroup-2-1] DEBUG swa.job.register.JobInfoSender - channelRead:successJobInfoSender.channelRead&

16:21:17.793 [nioEventLoopGroup-2-1] DEBUG swa.job.register.JobInfoSenderTest - write:successJobInfoSender.channelRead&JobInfoSenderTest.write&
16:21:17.793 [nioEventLoopGroup-2-1] INFO swa.job.DataEncoder - encode-end:successJobInfoSender.channelRead&JobInfoSenderTest.write&DataEncoder.encode&,PooledUnsafeDirectByteBuf(ridx: 0, widx: 76, cap: 256)
16:21:17.793 [nioEventLoopGroup-2-1] DEBUG swa.job.register.JobInfoSender - channelReadComplete
16:21:17.794 [nioEventLoopGroup-2-1] DEBUG swa.job.register.JobInfoSender - channelReadComplete
16:21:17.809 [nioEventLoopGroup-2-1] DEBUG io.netty.handler.logging.LoggingHandler - [id: 0xb0c469a8] INACTIVE
16:21:17.809 [nioEventLoopGroup-2-1] DEBUG io.netty.handler.logging.LoggingHandler - [id: 0xb0c469a8] UNREGISTERED

从日志分析，当Client和Server建立连接后，先调用JobInfoSenderTest中的connect方法，当Channel连通后，JobInfoSender.channelActive得到执行，此时向ChannelHandlerContext写入数据，后续依次经过：JobInfoSenderTest.write——>DataEncoder.encode 然后Server端接收到数据：{“jobId”:12}JobInfoSender.channelActive&JobInfoSenderTest.write&DataEncoder.encode& Server端向Client发送响应：[2017-12-07 16:21:17.782 [nioEventLoopGroup-3-3] INFO swa.rpc.DataEncoder - encode:success,PooledUnsafeDirectByteBuf(ridx: 0, widx: 0, cap: 256)]

Client端接收到数据，经过：DataDecoder.decode——>JobInfoSender.channelRead Client端向Server端再次响应：JobInfoSenderTest.write——>DataEncoder.encode 当Channel中数据读取完毕，JobInfoSender.channelReadComplete回调，关闭连接

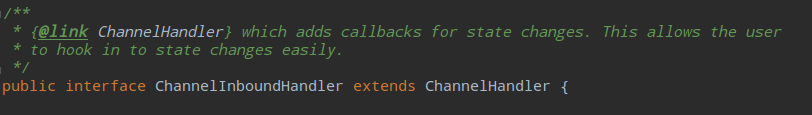

以上代码中JobInfoSenderTest用来做测试，从日志中可以看到，当Channel状态为Active时，触发JobInfoSender的channelActive方法，该方法执行完成后，下一个ChannelHandler做处理。 在Netty的源码中，对ChannelInboundHandler的说明如下： 可以看到，使用ChannelInboundHandler，可以对Channel状态做监听，当状态发生改变时，触发对应的回调函数。在以上的测试代码中，当Channel状态为Active时，JobInfoSender向Context写入数据，然后下一个ChannelHandler，也就是JobInfoSenderTest做相应的处理。

以上测试代码验证了：

  1. 添加ChannelInboundHandler的顺序和执行顺序相同，而ChannelOutboundHandler的添加顺序和执行顺序相反
  2. 对于本地到远程的数据，由ChannelOutBoundHandler和添加了自定义状态处理的ChannelInboundHandler处理，而从远程到本地的数据，只有ChannelOutboundHandler处理。

还有一个问题是：

在向ChannelInitializer添加ChannelHandler时，不能把JobInfoSender放在任何一个ChannelOutBoundHandler前边，否则无法将数据传给下一个ChannelOutboundHandler。
